alcune informazioni tecniche  da trasmettere ai tecnici per quanto riguarda i Tv 32/37 Genesis - Protevs DVB-T.
per differenze ed adattamenti tra le versioni.

molto importante per evitare bruciature dei pannelli lcd.

per entrare nel menů service del Gold Genesis32dvb-t, premere in sequenza i tasti - lcd menu - 3, 6, 9 - tasto green e di nuovo lcd menu. Da qui č possibile cambiare anche il tipo di pannello a cui č destinata la mainboard.

PROCEDURA PER PCB 32/37 PANNELLI ALPHA TECH – LG PHILIPS

 Le main PCB dei 32" 37" Genesis DVB-T e Protevs DVB-T sono tutte compatibili tra loro anche se montano pannelli diversi ( ALPHA TECH e LG PHILIPS ).

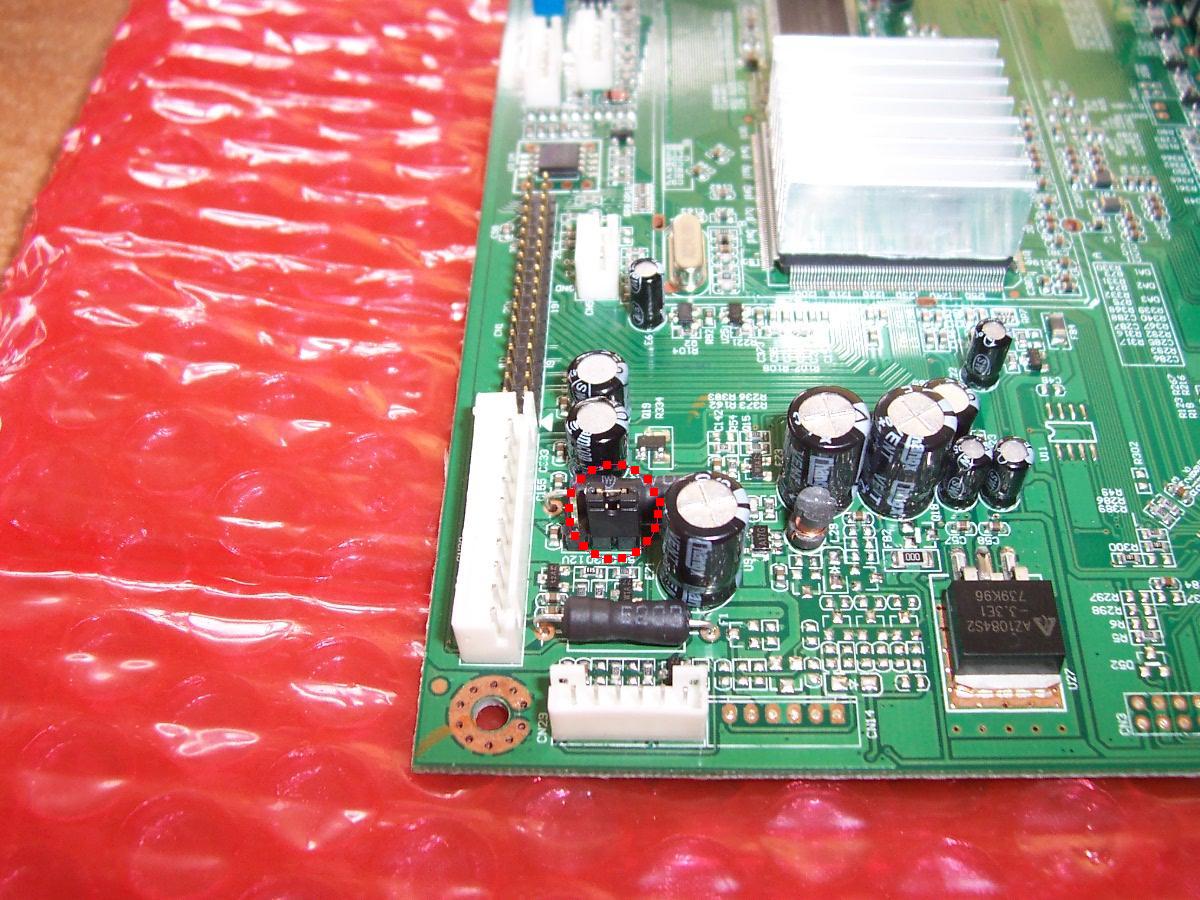

Occorre verificare soltanto il settaggio del jumper che sia nella giusta posizione a 5 o 12 V.  Vedi foto 3.

Per renderle compatibili bisogna entrare nel menů di fabbrica:

-IMPOSTARE  CINEMA CON IL TASTO S-MODE

-IMPOSTARE  120 MIN CON IL TASTO SLEEP

-PREMERE IL TASTO GREEN

-PREMERE LCD MENU

in questo modo si entra nel menů di fabbrica, ora bisogna impostare il pannello:

-andare sulla voce SISTEM

-premere ENTER

-andare sulla voce LVDS MAPPING e scorrere fino a quando i colori del pannello risultano "normali"

( se la scheda non č impostata per quel tipo di pannello i colori sono sfalsati)

In questo modo le schede sono compatibili senza aggiornamenti firmware.

ATTENZIONE !!!!

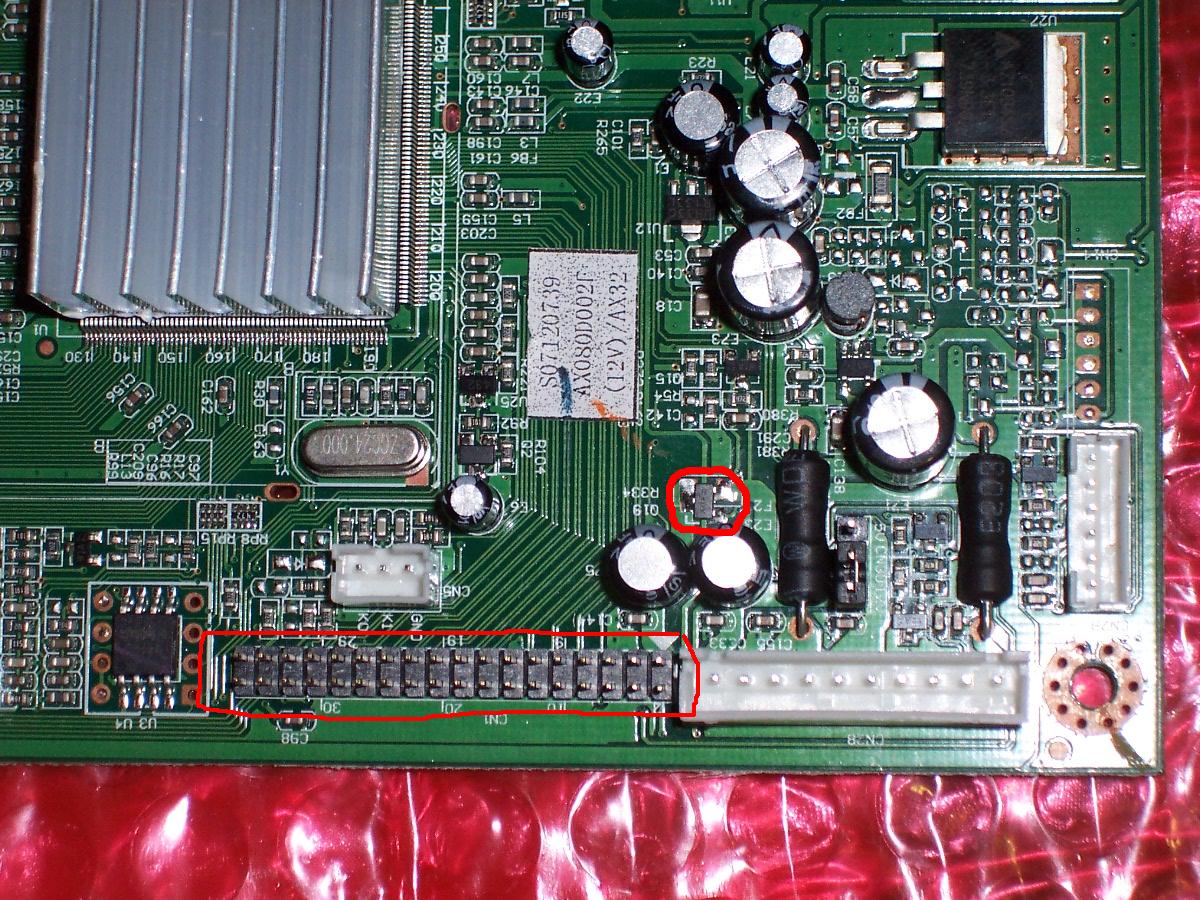

In fase di assemblaggio assicurarsi che il cavo di collegamento flat – pannello sia inserito correttamente onde evitare il danneggiamento irreversibile dell’ integrato in foto evidenziato. –foto n°1-

RUMORE DI FONDO CON PANNELLO ALPHA TECH.

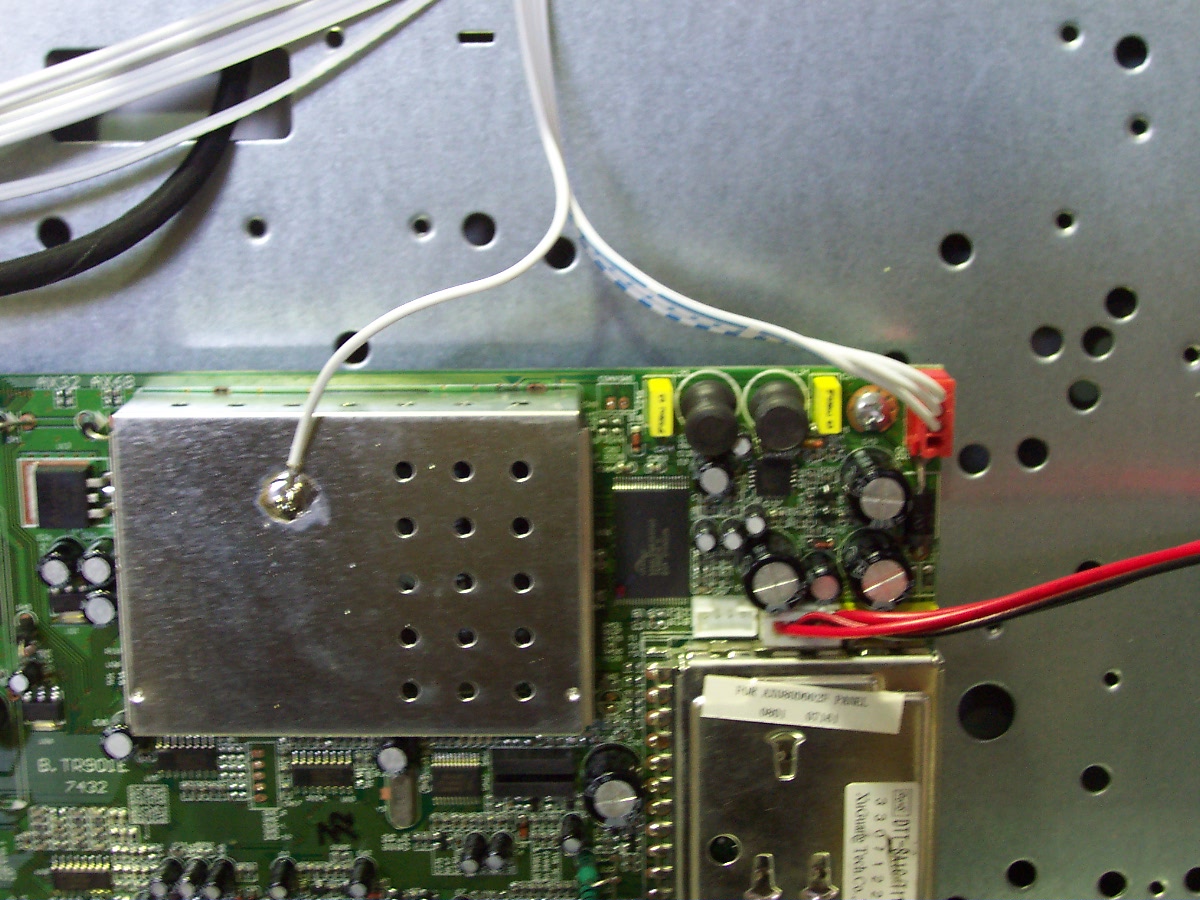

Per ridurre il fruscio di fondo sui Tv con pannello Alpha tech occorre aggiungere una massa al tuner e procedere come evidenziato  nella foto in allegato.

-foto n°2-
